Как пользоваться анемометром

Вернуться ко всем статьям

Анемометр используют везде, где важно точно знать скорость и направление движения воздуха: на строительных площадках, при инженерных изысканиях, наладке вентиляции, обслуживании систем ОВиК и контроле промышленной безопасности. От его показаний нередко зависит не только качество работ, но и безопасность людей.

Мало просто включить анемометр и посмотреть на цифры на экране. Чтобы измерения были точными, важно придерживаться определенной схемы. В этой статье мы разберем, как пользоваться анемометром. Это поможет в получении максимально достоверных результатов.

Подготовка к измерениям

Несколько минут, потраченных на подготовку, помогут избежать ошибок и избавят от необходимости повторно выезжать на объект.

Первое, что стоит сделать — проверить состояние прибора. Убедитесь, что АКБ достаточно заряжена, или стоят свежие батарейки. Также не лишним будет осмотреть анемометр на предмет повреждений. А еще проверьте актуальность калибровки и состояние всех датчиков.

Если все в порядке, то можно переходить к выбору режима измерения. Большинство современных моделей позволяют отображать скорость воздуха в разных единицах, рассчитывать среднее значение, фиксировать максимальную скорость или измерять объемный расход воздуха. Заранее определите, какой именно параметр вам будет нужен. Например, при проверке вентиляции чаще используют усреднение показаний. А при контроле порывов ветра полезнее режим фиксации максимального значения.

Еще важно правильно выбрать место измерения. Если нужно определить скорость ветра на улице, анемометр располагают на открытом участке, вдали от зданий, деревьев, заборов и другой инфраструктуры, создающей завихрения. При обследовании вентиляции, наоборот, прибор размещают непосредственно в зоне воздушного потока — у вентиляционной решетки, воздуховода или диффузора, соблюдая рекомендации производителя по положению датчика.

Высота измерения тоже имеет значение. Например, при оценке погодных условий или ветровой нагрузки замеры выполняют на установленной нормативами высоте. А при проверке вентиляции ориентируются на расположение вентиляционных элементов или рабочей зоны помещения.

Распространенная ошибка — делать выводы по одному измерению. Воздушные потоки, как известно, редко бывают абсолютно стабильными. Ветер, например, постоянно меняет скорость и направление. А в вентиляционных системах тоже возможны небольшие колебания воздуха. Поэтому в большинстве случаев выполняют серию замеров с небольшими интервалами. И уже после этого рассчитывают среднее значение. Такой подход позволяет получить гораздо более объективную картину и исключить влияние случайных порывов или кратковременных изменений воздушного потока.

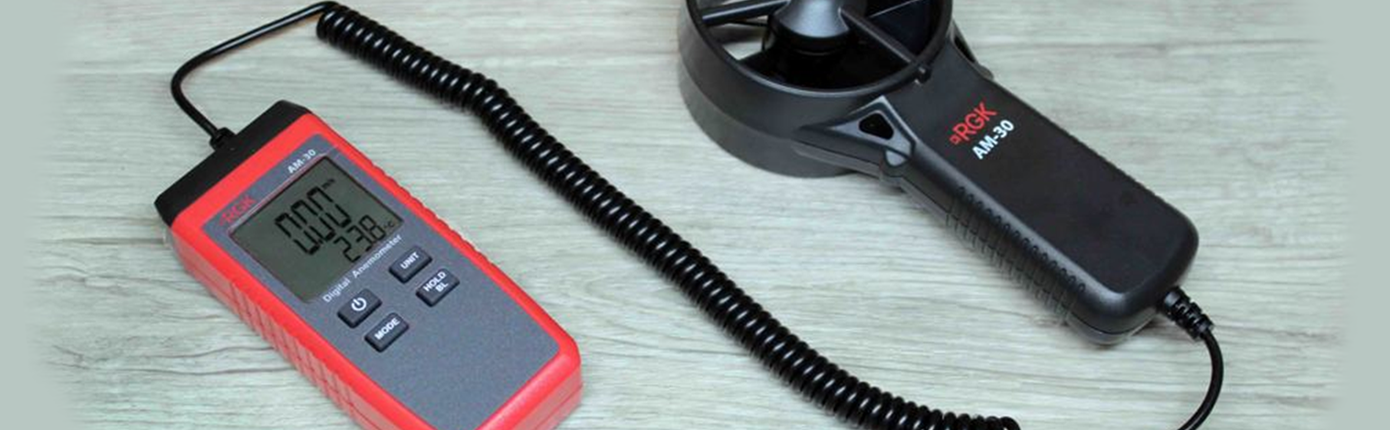

RGK AM-30 термоанемометр с поверкой

Диапазон измерений скорости ветра, м/с от 0,5 до 30
Погрешность измерений скорости ветра, м/с ± 0,55
Диапазон измерений температуры, ºС от - 10 до + 50
Погрешность измерений температуры, ºС ± 1,5

Подробнее

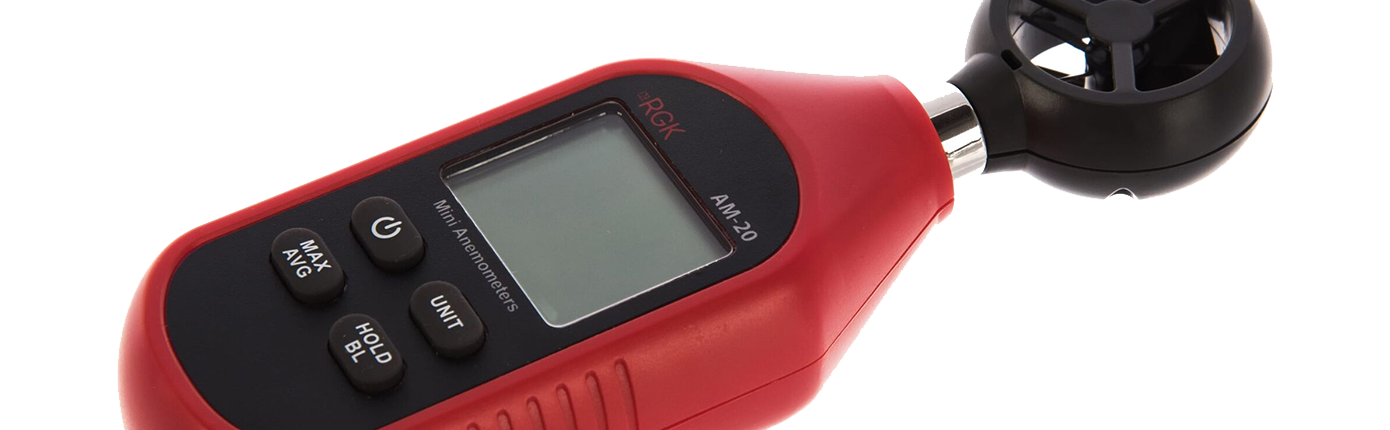

RGK AM-20 термоанемометр

Диапазон измерений скорости ветра, м/с от 0,5 до 20
Погрешность измерений скорости ветра, м/с ± 0,55
Диапазон измерений температуры, ºС от - 10 до + 50
Погрешность измерений температуры, ºС ± 1,5

Подробнее

Алгоритм работы на объекте

Порядок действий обычно выглядит так:

Определить точку измерения.
Дождаться, пока показания стабилизируются.
Зафиксировать результат.
При необходимости повторить измерение несколько раз и вычислить среднее значение.

Если измерения проводятся на улице, желательно записывать не только скорость ветра, но и погодные условия. Ведь температура, осадки и порывистый ветер могут заметно повлиять на итоговые результаты.

При измерениях параметров воздушной среды и вентиляции обычно ориентируются на требования ГОСТ 12.3.018-79, СП 60.13330 и методики, предусмотренные для конкретного объекта. Если речь идет об официальных испытаниях или приемке вентиляционных систем, измерения должны выполняться именно по действующим нормативам.

Как правильно держать анемометр

Во время измерения рабочий датчик должен находиться непосредственно в воздушном потоке. Большинство крыльчатых анемометров имеют стрелку или маркировку, указывающую направление движения воздуха. И если установить прибор под углом, скорость будет определяться с ошибкой. Помните об этом.

Не стоит закрывать датчик рукой. А также располагать прибор слишком близко к телу. Анемометр лучше держать на вытянутой руке или закреплять на специальной штанге.

Как фиксировать показания

Если поток воздуха стабильный, достаточно дождаться, пока цифры на экране перестанут заметно меняться. После чего можно записать результат.

При переменном или порывистом потоке одного мгновенного значения недостаточно. В этом случае используют один из двух способов:

Измеряют скорость в течение 20–60 секунд и фиксируют среднее значение.
Выполняют несколько последовательных измерений. И после этого рассчитывают среднее арифметическое.

Кстати, во многих современных анемометрах есть функция усреднения и отображения минимального, максимального и среднего значения. При работе в сложных условиях этот режим позволяет получить наиболее объективную картину.

Как измерять скорость воздуха в вентиляционных каналах

При проверке вентиляции важно учитывать, что скорость воздуха внутри сечения распределена неравномерно. Так, в центре канала поток обычно быстрее, чем у стенок. Поэтому измерение в одной точке нельзя считать достаточно точным.

По требованиям ГОСТ 12.3.018-79 измерения выполняют сразу в нескольких точках сечения воздуховода. Затем полученные значения усредняют. И чем больше размер вентиляционного канала, тем больше контрольных точек потребуется.

Если измеряется поток через вентиляционную решетку, то анемометр плавно перемещают по всей площади. Или используют специальную измерительную воронку.

Анемометр: что это такое, где и для чего используется

В статье вы узнаете, что такое анемометр, какие виды существуют и как правильно выбрать необходимую вам модель среди продукции бренда RGK.

Работа при порывистом ветре и турбулентности

На открытых площадках, рядом со зданиями, техникой, деревьями или крупными конструкциями воздушный поток редко бывает ровным. Возникают всяческие завихрения и резкие изменения скорости. И из-за этого показания постоянно меняются.

В таких условиях не стоит пытаться поймать одно «правильное» значение. Намного надежнее увеличить время измерения, выполнить несколько повторов и использовать среднюю скорость потока.

Если объект имеет сложную геометрию, то измерения проводят сразу в нескольких точках. Это позволяет понять, как распределяется воздушный поток по всей рабочей зоне, а не только в одном месте. Такой подход применяется при обследовании вентиляционных систем, строительных объектов и инженерных сооружений.

Рабочее значение и пиковые показатели

Во время измерения анемометр может показывать разные значения. Поток постоянно немного меняется из-за движения воздуха, работы оборудования, открытия дверей или внешних факторов. Поэтому максимальная цифра на экране не всегда является показателем реальной ситуации.

Рабочим значением обычно считают среднюю скорость потока за определенный промежуток времени. Именно ее используют для оценки работы вентиляции, условий на рабочем месте или анализа воздушных потоков.

Пиковое значение показывает кратковременный максимум. Например, при порыве ветра анемометр может зафиксировать резкий скачок скорости. Но это не означает, что такие условия сохраняются постоянно. Максимальные показатели полезны, когда нужно оценить предельные нагрузки или выявить резкие изменения потока.

Как читать средние, минимальные и максимальные значения

Большинство современных анемометров могут отображать сразу несколько параметров:

Минимальная скорость. Показывает самое низкое значение, зафиксированное во время измерения
Максимальная скорость. Отражает самый сильный кратковременный поток
Средняя скорость. Дает наиболее объективное представление о реальных условиях.

Например, если при проверке вентиляции прибор показывает диапазон от 2 до 4 м/с, а среднее значение составляет 3 м/с, именно средний показатель будет основным для оценки работы системы.

При этом большой разброс между минимумом и максимумом может быть признаком нестабильного потока. В таком случае стоит увеличить время измерения и проверить, не влияют ли на результат внешние факторы.

RGK AM-40 термоанемометр с поверкой

Термоанемометр с поверкой RGK AM-40 измеряет скорость и температуру воздуха, помогая наладить вентиляцию, проверить работу кондиционеров и оценить эффективность систем с рекуперацией. Чувствительный платиновый датчик улавливает даже едва заметное движение воздуха, а выносной телескопический зонд добирается до замерных точек внутри вентканалов и узких коробов.

Основные характеристики:

Диапазон измерений скорости воздушного потока – от 0,1 до 30 м/с;
Пределы допускаемой абсолютной погрешности канала измерений скорости воздушного потока для диапазона от 0,1 до 20 м/с – ±(0,04·V+0,3) м/с;
Диапазон измерений температуры – 1 от -20°С до +70°С;
Пределы допускаемой абсолютной погрешности канала измерений температуры – ±0,8°С;
Тип дисплея – 4-разрядный жидкокристаллический

Подробне

Как отличить случайные колебания от устойчивого потока

Воздух практически никогда не движется абсолютно равномерно. Даже в помещении с работающей вентиляцией возможны небольшие скачки показаний. Важно понять, являются ли они нормальным фоном или указывают на проблему.

Если значения меняются в небольшом диапазоне и быстро возвращаются к среднему уровню, скорее всего, поток стабильный. Например, изменение с 2,8 до 3,1 м/с можно считать обычным колебанием.

А вот если показания постоянно скачут, например от 1 до 5 м/с, необходимо искать причину. Это может быть турбулентность, неправильное положение датчика, влияние препятствий или нестабильная работа оборудования.

Когда результаты можно использовать в отчете

Для технической документации, отчетов и приемочных испытаний важны не отдельные случайные значения, а результаты, полученные по установленной методике. Перед внесением данных в отчет необходимо убедиться, что:

Измерения выполнены в правильных точках.
Прибор исправен и имеет действующую поверку (если она требуется для конкретной задачи).
Соблюдены требования нормативной документации.
Полученные значения стабильны и повторяемы.

Ошибки при неправильной трактовке показаний

Даже правильно выполненное измерение можно неверно оценить, если неправильно понять полученные данные. Одна из самых частых ошибок — принимать максимальное значение за реальную скорость потока. Например, кратковременный порыв ветра или скачок давления в вентиляционном канале может создать высокий показатель, который не отражает обычные условия работы.

Также при интерпретации результатов часто допускают следующие ошибки:

Делают вывод о стабильности потока только по одному числу, не учитывая среднее значение за период измерения.
Считают небольшие колебания показаний признаком неисправности, хотя они могут быть обычным изменением воздушного потока.
Принимают резкое кратковременное снижение или увеличение скорости за изменение режима работы системы.
Сравнивают результаты разных измерений без учета того, что они были выполнены при разных условиях (нагрузка оборудования, открытые двери, погодные факторы).
Оценивают соответствие нормам по минимальному или максимальному значению вместо показателя, который предусмотрен методикой измерения.

Правильная трактовка результатов помогает отделить случайные изменения от реальных проблем и получить объективное представление о движении воздуха.

Заключение

Анемометр — это простой и полезный инструмент. Но точность его работы зависит не только от характеристик самого прибора. Даже самая современная модель не даст достоверный результат, если неправильно выбрать место измерения, неверно расположить датчик или ошибиться при интерпретации показаний.

Чтобы получить действительно полезные данные, важно соблюдать верный порядок измерений, учитывать условия работы и ориентироваться на требования нормативов. Правильный подход позволяет использовать анемометр не просто для получения цифр на экране, а для объективной оценки воздушных потоков.
